مكان المنشأ: | الصين |
اسم العلامة التجارية: | AEO |
إصدار الشهادات: | CE, FCC |
الحد الأدنى لكمية: | 1 زوج |
---|---|
الأسعار: | negotiation |
تفاصيل التغليف: | الحزمة والكرتون |
وقت التسليم: | 5-8 أيام عمل |
شروط الدفع: | T / T. |
القدرة على العرض: | 10000 زوج / شهر |
رقم الإدخال: | 1 | فقدان الانعكاس: | > 15 ديسيبل |
---|---|---|---|
حالة توازن: | 0-150m@1.485 جيجا بايت / ثانية | موصل: | FC / الكمبيوتر ، SC / الكمبيوتر اختياري) |
قناة بصرية: | 1 | النوع البصري: | وضع واحد (متعدد اختياري) |
الطول الموجي: | 1310 نانومتر / 1550 نانومتر | مسافة الإرسال: | 0-100 كم |
فقدان الانعكاس البصري: | > 15 ديسيبل | ثبات الألوان البصريات: | <0.2UI |
موصل البصريات: | FC / الكمبيوتر (SC / PC اختياري) | منفذ BNC: | 1 |
مستوى إشارة BNC: | 800mV الاسمي | وقت صعود / هبوط BNC: | إشارة 200ps |
تجاوز BNC: | <10٪ السعة | معدل بت الفيديو: | بحد أقصى 2.97 جيجابت / ثانية |
BER: | <10 -9 | ||
تسليط الضوء: | 20km HD SDI Fiber Converter,1310nm HD SDI Fiber Converter,20km فيديو عبر محول الألياف |
SD-SDI / HD-SDI / 3G-SDI محول الفيديو الرقمي عبر الألياف مع RS485
المعايير الفنية
بصري | الطول الموجي | 1310 نانومتر و 1470 نانومتر - 1610 نانومتر |
نوع الألياف | وضع فردي ، ألياف مفردة (افتراضي) | |
مسافة | 20 كم | |
واجهة الألياف | FC (افتراضي) LC / SC / ST (اختياري) | |
فيديو SDI | رقم واجهة الفيديو | 1 |
الواجهة المادية | BNC | |
الدقة القصوى | 1920 × 1080 عند 60 هرتز | |
مدخلات ومخرجات الفيديو المعاوقة | 75Ω (غير متوازن) | |
إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp | |
معدل بتات الفيديو | بحد أقصى 2.97 جيجابت / ثانية | |
معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / M (HD-SDI) ، SMPTE425M3Gb / s رسم الخرائط (3G-SDI) ، SMPTE424M 3Gb / s الواجهة التسلسلية (3G-SDI) | |
البيانات | الواجهة المادية | محطة التوصيل القياسية الصناعية |
إشارة الواجهة | RS485 / RS422 / RS232 / مانشستر | |
معدل الباود | 0-400 كيلوبت في الثانية | |
BER | <10 -9 | |
وضعية التشغيل | ازدواج كامل / نصف مزدوج | |
الكهربائية والميكانيكية | متطلبات طاقة الإدخال | تيار مستمر 5 فولت |
محول الطاقة | 100 فولت ~ 240 فولت | |
بيئي | درجة حرارة التشغيل | -20 درجة مئوية ~ + 75 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية | |
رطوبة العمل | 0٪ ~ 95٪ (دون تكاثف) | |
MTBF | > 100،000 ساعة |
ملخص
يعتمد المحول البصري الرقمي للفيديو SDI SD / HD / 3G تقنية نقل الألياف الضوئية الرقمية المتقدمة بالكامل جيجابت.تُستخدم هذه المعايير لنقل إشارات الفيديو الرقمية غير المضغوطة وغير المشفرة (بما في ذلك اختياريًا الصوت المضمن و / أو رمز الوقت) داخل مرافق التلفزيون ؛يمكن استخدامها أيضًا في حزم البيانات.والآن - باستخدام أجهزة الألياف البصرية FB-HD-SDI ، يمكنك توصيل تلك الإشارات على مسافات كبيرة عبر كابلات الألياف الضوئية.يمكن نقل إشارة الفيديو HD SDI من خلال 1 ليف واحد بدون تشويه ، وجودة عالية ، ونقل لمسافات طويلة. تتميز هذه السلسلة من محول الفيديو إلى الألياف بأداء مستقر ، وجودة صورة واضحة ، وثبات عالي مع مؤشر حالة LED على جسم الجهاز.يمكن ملاحظة حالة عمل الأجهزة بصريًا ، وفي الوقت نفسه ، يمكن التحكم في قيمة التبديل والجهد وحالة العمل وغيرها من معلومات الإشارة المفيدة العكسية بواسطة البيانات RS485 ، مما يجعل أجهزتنا أكثر مرونة عندما يأتي طلب العملاء المختلفين.التطبيقات الممكنة لهذا المنتج ، على سبيل المثال لا الحصر ، هي: نظام مراقبة حركة المرور الذكي.نظام الأمن شبكات المدارس المراقبة الصناعية (كهرباء ، كيمياء ، حديد ، نفط ، سكك حديدية وغيرها) المراقبة العسكرية (المستودعات ، الحدود ، الحراس ، إلخ) نظام نقل البرامج التلفزيونية.ملعب (لفيديو LIVE HD ، نقل الصوت)
سمات
• كود رقمي عالي الوضوح 3G / HD / SD-SDI وعدم ضغط نقل الفيديو عالي الدقة
• يتراوح العمل من 270 ميجابت في الثانية إلى 2.97 جيجابت في الثانية.
• دعم جميع معايير SMPTE 259M ، والعمل في 270Mbps - 360Mbps
• دعم معايير SMPTE424M و SMPTE292M و SMPTE259M و SMPTE344M و DVB-ASI (270 ميجابايت / ثانية)
• موازنة تلقائية للكابل 300 متر (1000 قدم) في وضع SD ؛موازنة كبلات تلقائية بطول 150 متر (500 قدم) @ HD / 3G (Belden 1694A)
• مؤشرات LED لمراقبة حالة تشغيل النظام
• وظيفة إدارة الشبكة اختيارية
• بيانات Rs485 / 232 العكسية ، بيانات RS485 ثنائية الاتجاه اختيارية
• مستقل أو 19 بوصة قياسي 3U ، 4U ، 5.5U حامل
• تصميم خاص ASIC ، ودعم وظيفة التبديل السريع
• دعم إشارة الفيديو عالية الدقة 3G / HD / SD
• في حالة عدم وجود إشارة دخل ، أغلق رأس الليزر تلقائيًا لإطالة عمر الليزر
• يتراوح الطول الموجي الناتج البصري من 1310 نانومتر ، 1550 نانومتر إلى 16 طول موجي CWDM (متوافق مع ITU-T G.694.2)
• نطاقات الطول الموجي هي 1310 نانومتر و 1550 نانومتر و 16 نوعًا آخر من الطول الموجي CWDM (يتوافق مع ITU-T G.694.2)
• مؤشر حالة LED لمراقبة ظروف العمل.
• دعم إعادة توليد الفيديو.
• دعم SFP جهاز الإرسال والاستقبال على الساخن توصيل

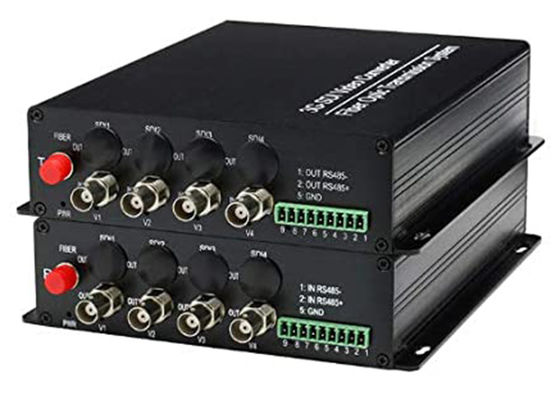

صورة المنتج
التعبئة والتغليف والشحن
● جميع عبواتنا عبارة عن حزمة قياسية دولية
● سنقوم بتسليم منتجاتنا بمجرد تأكيد الطلب
