| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | AEO |
| إصدار الشهادات: | CE, FCC |
| الحد الأدنى لكمية: | 1 زوج |
|---|---|
| الأسعار: | negotiation |
| تفاصيل التغليف: | الحزمة والكرتون |
| وقت التسليم: | 5-8 أيام عمل |
| شروط الدفع: | T / T. |
| القدرة على العرض: | 10000 زوج / شهر |
| رقم الإدخال: | 2 | فقدان الانعكاس: | > 15 ديسيبل |
|---|---|---|---|
| حالة توازن: | 0-150m@1.485 جيجا بايت / ثانية | موصل: | FC / الكمبيوتر ، SC / الكمبيوتر اختياري） |
| قناة بصرية: | 1 | النوع البصري: | وضع واحد (متعدد اختياري) |
| الطول الموجي: | 1310 نانومتر / 1550 نانومتر | مسافة الإرسال: | 0-100 كم |
| فقدان الانعكاس البصري: | > 15 ديسيبل | ثبات الألوان البصريات: | <0.2UI |
| موصل البصريات: | FC / الكمبيوتر (SC / PC اختياري) | منفذ BNC: | 2 |
| مستوى إشارة BNC: | 800mV الاسمي | وقت صعود / هبوط BNC: | إشارة 200ps |
| تجاوز BNC: | <10٪ السعة | معدل بت الفيديو: | بحد أقصى 2.97 جيجابت / ثانية |
| BER: | <10 -9 | ||
| تسليط الضوء: | 2CH HD SDI إلى محول الألياف البصرية,20 كم HD SDI إلى محول الألياف البصرية,3G SDI الفيديو إلى محول الألياف |
||
2Ch HD-SDI / 3G-SDI Video to Fiber Converter 2 BNC Ports and 1 Optical Port
المعايير الفنية
| بصري | الطول الموجي | 1310 نانومتر و 1470 نانومتر - 1610 نانومتر |
| نوع الألياف | وضع فردي ، ألياف مفردة (افتراضي) | |
| مسافة | 20 كم | |
| واجهة الألياف | FC (افتراضي) LC / SC / ST (اختياري) | |
| فيديو SDI | رقم واجهة الفيديو | 2 |
| الواجهة المادية | BNC | |
| الدقة القصوى | 1920 × 1080 عند 60 هرتز | |
| مدخلات ومخرجات الفيديو المعاوقة | 75Ω (غير متوازن) | |
| إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp | |
| معدل بتات الفيديو | بحد أقصى 2.97 جيجابت / ثانية | |
| معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / M (HD-SDI) ، SMPTE425M3Gb / s رسم الخرائط (3G-SDI) ، SMPTE424M 3Gb / s الواجهة التسلسلية (3G-SDI) | |
| البيانات | الواجهة المادية | محطة التوصيل القياسية الصناعية |
| إشارة الواجهة | RS485 / RS422 / RS232 / مانشستر | |
| معدل الباود | 0-400 كيلوبت في الثانية | |
| BER | <10 -9 | |
| وضعية التشغيل | ازدواج كامل / نصف مزدوج | |
| الكهربائية والميكانيكية | متطلبات طاقة الإدخال | تيار مستمر 5 فولت |
| محول الطاقة | 100 فولت ~ 240 فولت | |
| أبعاد | 19.2 * 16.7 * 4.9 سم | |
| التعبئة | 34.5 * 21 * 9 سم | |
| وزن | 1.35 كجم | |
| بيئي | درجة حرارة التشغيل | -20 درجة مئوية ~ + 75 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية | |
| رطوبة العمل | 0٪ ~ 95٪ (دون تكاثف) | |
| MTBF | > 100،000 ساعة |
ملخص
يعد محول HD-SDI / 3G-SDI لقناتين لتحويل الألياف حلاً مثاليًا واقتصاديًا لتطبيقات المراقبة.يستقبل المدخلات الكهربائية 8channel 3G-SDI / HD-SDI / SD-SDI ، يحول إشارة SDI بشكل مثالي إلى إشارة بصرية أحادية الوضع ، ثم يحول الإشارة الضوئية إلى إشارة SDI.وهو يدعم إرسال صورة SDTV (143-540 ميجابت في الثانية) و HDTV (1.485 جيجابت في الثانية) ورسم الخرائط 3Gb / s (3G-SDI).يوفر كل من جهاز الإرسال والاستقبال التوازن والاسترداد في وحدة الإدخال من أجل إعادة تكوين الإشارة للحصول على جودة متسقة.
سمات
فيديو SDI
عدد القنوات: 2 chs
موصل الإدخال / الإخراج: BNC 75Ω
جهد الدخل / الخرج: 1.0 فولت ص
معدل بتات الفيديو: أقصى 3.2 جيجابت / ثانية
معايير الفيديو SDI: 270 ميجابت في الثانية (SD-SDI)
1.485 جيجابت في الثانية / م (HD-SDI)
رسم الخرائط 3Gb / s (3G-SDI)
البيانات
ترميز البيانات: RS485 / RS422 / RS232 / Manchester
الواجهة المادية: محطة المسمار القياسية الصناعية
دعم التردد / المعدل: 0 ~ 400 كيلو بت في الثانية
الألياف البصرية
عدد المنافذ الضوئية: 1
الموصل: Simplex FC
وضع واحد 20 كم
الوضع الفردي: 1310/1550 نانومتر (خيار)
الكهربائية والميكانيكية
محول الطاقة: تيار متردد 100-240 فولت إلى تيار مستمر 5 فولت 2 أمبير
استهلاك الطاقة: <3 واط
بيئي
درجة حرارة التشغيل: - 5 درجة مئوية ~ + 75 درجة مئوية
درجة حرارة التخزين: - 5 درجة مئوية ~ + 85 درجة مئوية
الرطوبة النسبية: 0٪ ~ 95٪ (بدون تكاثف)
MTBF:> 100،000 ساعة

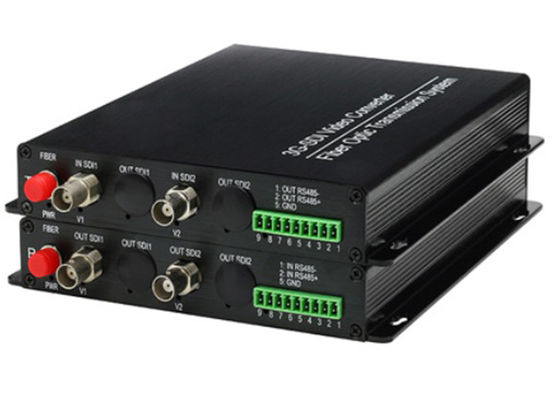

صورة المنتج
مخطط التطبيق
● جميع عبواتنا عبارة عن حزمة قياسية دولية
● سنقوم بتسليم منتجاتنا بمجرد تأكيد الطلب
