تفاصيل المنتج:
شروط الدفع والشحن:
|
رقم الإدخال: | 4 | موصل: | FC / الكمبيوتر ، SC / الكمبيوتر اختياري) |
---|---|---|---|
قناة بصرية: | 1 | النوع البصري: | وضع واحد (متعدد اختياري) |
الطول الموجي: | 1310 نانومتر / 1550 نانومتر | مسافة الإرسال: | 0-100 كيلومتر |
فقدان الانعكاس البصري: | > 15 ديسيبل | موصل البصريات: | FC / SC / ST / LC |
تجاوز BNC: | <10٪ السعة | BER: | <10 -9 |
تسليط الضوء: | 4 BNC HD SDI Fiber Converter,محول الألياف HD SDI بطول 60 كم,محول بصري رقمي للفيديو 4CH |

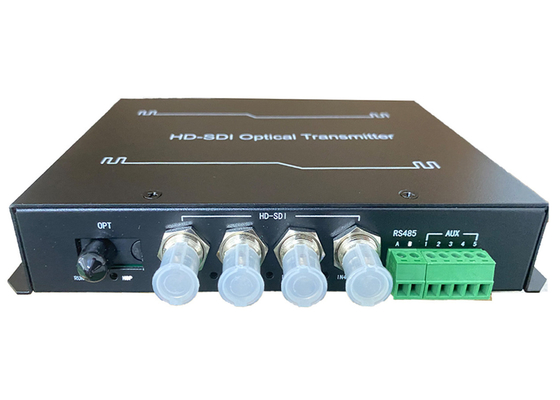

محول الألياف 4CH HD-SDI / 3G-SDI مع منفذ SC / FC / ST / LC واحد
المعايير الفنية
بصري | الطول الموجي | 1310 نانومتر و 1470 نانومتر - 1610 نانومتر |
نوع الألياف | وضع فردي ، ألياف مفردة (افتراضي) | |
مسافه: بعد | 0 كم ~ 60 كم | |
واجهة الألياف | FC (افتراضي) LC / SC / ST (اختياري) | |
فيديو SDI | رقم واجهة الفيديو | 4 |
الواجهة المادية | BNC | |
الدقة القصوى | 1920 × 1080 عند 60 هرتز | |
مدخلات ومخرجات الفيديو المعاوقة | 75Ω (غير متوازن) | |
إدخال / إخراج الفيديو الجهد | نموذجي: 1Vpp ، الحد الأدنى 0.5Vpp ، الحد الأقصى 1.5Vpp | |
معدل بتات الفيديو | بحد أقصى 2.97 جيجابت / ثانية | |
معيار الفيديو SDI | 270 ميجابت في الثانية (SD-SDI) ، 1.485 جيجابت في الثانية / M (HD-SDI) ، SMPTE425M3Gb / s رسم الخرائط (3G-SDI) ، SMPTE424M 3Gb / s الواجهة التسلسلية (3G-SDI) | |
بيانات | الواجهة المادية | محطة التوصيل القياسية الصناعية |
واجهة الإشارة | RS485 / RS422 / RS232 / مانشستر | |
معدل الباود | 0-400 كيلوبت في الثانية | |
BER | <10 -9 | |
وضعية التشغيل | ازدواج كامل / نصف مزدوج | |
الكهربائية والميكانيكية | متطلبات طاقة الإدخال | تيار مستمر 5 فولت |
محول الطاقة | 100 فولت ~ 240 فولت | |
أبعاد | 19.2 * 16.7 * 4.9 سم | |
التعبئة | 34.5 * 21 * 9 سم | |
وزن | 1.35 كجم | |
بيئي | درجة حرارة التشغيل | -20 درجة مئوية ~ + 75 درجة مئوية |
درجة حرارة التخزين | -40 درجة مئوية ~ + 85 درجة مئوية | |
رطوبة العمل | 0٪ ~ 95٪ (دون تكاثف) | |
MTBF | > 100،000 ساعة |
ملخص
يعتمد محول الألياف 4CH HD-SDI / 3G-SDI على تقنية نقل الألياف الضوئية الرقمية المتقدمة بالكامل جيجابت ، ويمكن نقل إشارة الفيديو HD-SDI / 3G-SDI من خلال 1 ليف مع عدم تشويه وعالية الجودة ومسافات طويلة تتميز هذه السلسلة من محول الفيديو إلى الألياف بأداء مستقر وجودة صورة واضحة وثبات عالي مع مؤشر حالة LED على جسم الجهاز.يمكن ملاحظة حالة عمل الأجهزة بصريًا.في الوقت نفسه ، يمكن التحكم في قيمة المفتاح والجهد وحالة العمل ومعلومات الإشارة العكسية الأخرى عن طريق RS485 أو RS232 ، مما يجعل أجهزتنا أكثر مرونة عندما يأتي طلب العملاء المختلفين.
سمات
العاشريمد فيديو 3G-SDI أو HD-SDI أو SD-SDI غير المضغوط متعدد المعدلات عبر الألياف
العاشريدعم SMPTE 424M أو SMPTE 292M أو SMPTE 259M أو DVB-ASI المتوافق
العاشرمع استعادة الساعة ، وتشكيل الساعة
العاشراجتياز الاختبار الباثولوجي (بيئة قاسية للغاية)
العاشريدعم دفق الصوت الرقمي المدمج
العاشردعم الألياف أحادي الوضع لمسافات تصل إلى60كم
العاشرنقل فيديو في الوقت الفعلي للحصول على جودة ودقة استثنائية
العاشرتوفر حالة LED مؤشرًا سريعًا لمعلمات التشغيل
العاشرلا يوجد EMI أو RFI ولا توجد حلقات أرضية
العاشردعم التبديل السريع،سtand بمفرده أو مثبت على الرف
العاشرأنتج وفقًا لمواصفات العملاء ، مع توفير OEM
صورة المنتج
التعبئة والتغليف والشحن
● جميع عبواتنا عبارة عن حزمة قياسية دولية
● سنقوم بتسليم منتجاتنا بمجرد تأكيد الطلب
