لمحة عامة عن المنتج

محول الوسائط FO هو مضاعف الألياف الضوئية من إيثيرنث رباعي الجيغابيت مع واجهات 4/8/16 E1 و واجهات إيثيرنث 4 جيجابيت و واجهات بصرية مزدوجة 2.5 جيجابيت / ثانية ،والذي يمكنه تحقيق ما يصل إلى 16 E1s و 4 قنوات Gigabit Ethernet مستقلة ذات سرعة سلكية.

يوفر محول الوسائط FO أربع واجهات إثنر من النحاس (واجهة LAN) متوافقة مع معيار IEEE802.3ab 1000Base-T / IEEE802.3u 100Base-TX / IEEE802.3 10Base-T.كل واجهة تدعم التفاوض التلقائي، والتي يمكن أن تعمل في 1000M full-duplex، 100M full/half-duplex، 10M full/half-duplex وضع؛ ويمكن أيضا أن يتم تعيينها إلى 100M full/half-duplex،وضع 10M كامل / نصف مزدوج بالقوة (لا يمكن تعيين وضع 1000M كامل / نصف مزدوج بالقوة)الإعداد الافتراضي هو التفاوض التلقائي

يتم إدارة محول الوسائط FO واحد مدعومة ليتم التحكم من خلال Telnet ، وحدة التحكم ، ودعم SNMP V1 و V2 ، يمكن أن يوفر محول الوسائط FO 4/8/16 واجهات E1 ،يمكن للمستخدم اختيار بطاقة E1 مع 75Ω أو 120Ω ((تعلن قبل الطلب) لتلبية متطلبات مختلفة.

خصائص المنتج

◎ التصميم المدمج مع رف ارتفاع 1U عرض 19 بوصة ، ويمكن تثبيته على رف قياسي

n◎أربع قنوات إيثيرنت مستقلة ذات سرعة سلكية

n◎ الواجهة البصرية

Ø* واجهات بصرية مزدوجة، وحدة SFP من نوع LC يمكن أن تكون 30km، يمكن توصيلها بالشاشة الساخنة.

Ø*معدل بت الخط هو 2.5Gb / s ، مسافة الإرسال اختيارية (يعتمد على وحدة SFP).

Ø*SFP MSA (INF-8074i) ، ITU-T G.695، معايير FC-PI V2.0.

Ø* يدعم الحماية البصرية 1+1 ومفتاح الحماية التلقائي (APS) مع وقت استرداد أقل من 50 ميس.

Ø* يدعم ALS ووظيفة Remote Power Down Detect (RPD).

واجهة n◎E1

Ø* يوفر واجهات 4/8/16 E1، منفذ واجهة RJ45/48، HDB3، 2.048Mbos، متوافقة مع G.703، 75Ω أو 120Ω ((إعلان قبل الطلب) ، وموازنة / غير متوازنة قابلة للاختيار.

Ø* تتوافق تحمل التشنجات وتوليد التشنجات بالكامل مع توصيات ITU-T G.823.

Ø* يتم دعم وظيفة الحلقة المحلية / البعيدة.

Ø* يدعم حلقة الجهاز و حلقة خط E1 التي يتم التحكم بها من الجانب المحلي لسهولة الاختبار.

Ø* يدعم وظيفة E1 BERT المدمجة.

n◎ واجهة إثيرنت

واجهات Gigabit Ethernet النحاسية متوافقة مع IEEE 802.1q VLAN ، IEEE802.3 معيار سلسلة ، الكشف التلقائي ، MDI / MDIX ، دعم Jumbo Frames.

Ø* يتبنى رابط RJ45 ، يدعم التفاوض التلقائي ، والذي يمكن أن يعمل في وضع 1000M full-duplex ، 100M full/half-duplex ، 10M full/half-duplex.

Ø* تقنية براءة اختراع تم اعتمادها للكشف عن حلقة إيثيرنث.

Ø* يدعم البث الواحد والبث المتعدد والإطار البث.

Ø* يقبل الإطارات بطول ما بين 64 و 1518/2000/9720 بايت.

Ø* يدعم تحكم تدفق 802.3x وتحكم تدفق الضغط العكسي

Ø* يدعم التحكم في تصفية العواصف.

Ø*4K جدول عناوين MAC ، مع 1s ~ 300s وقت الشيخوخة قابلة للتكوين ، الافتراضية هي 300s.

Ø* يدعم وظيفة تعلم عنوان MAC الديناميكية.

Ø* يدعم وظيفة التحكم في معدل الميناء.

Ø* يدعم VLAN القائم على المنفذ، IEEE802.1Q VLAN القائم على العلامات و QinQ (Double Tag VLAN)

Ø* يوفر إحصاءات الأداء لكل واجهة إيثيرنت

Ø*دعم تجميع الروابط

Ø* يدعم وظيفة QoS

Ø* يدعم منع هجمات DoS.

Ø* يدعم وظيفة الكشف التلقائي عن الطوبولوجيا (ATD)

واجهة إدارة الشبكة

Ø* يدعم CLI بناءً على واجهة إدارة RS232 (CONSOLE).

Ø* يدعم CLI على أساس واجهة إدارة Ethernet (EMU) (TELNET).

Ø* يدعم بروتوكول إدارة الشبكة البسيط (SNMP و V1 و V2C).

Ø* ينفذ جهاز الإنذار ومراقبة الحالة، وتكوين حلقة الموانئ، الخ.

يدعم قناة مستخدم RS232 واحدة في وضع النقطة إلى النقطة

إشارة إنذار مثالية وإحصائيات الأداء

n◎ إمدادات الطاقة الزائدة ، استهلاك الطاقة أقل من 12W

Ø*-37 إلى -75VDC& 100-240VAC إمكانية وصول طاقة مزدوجة.

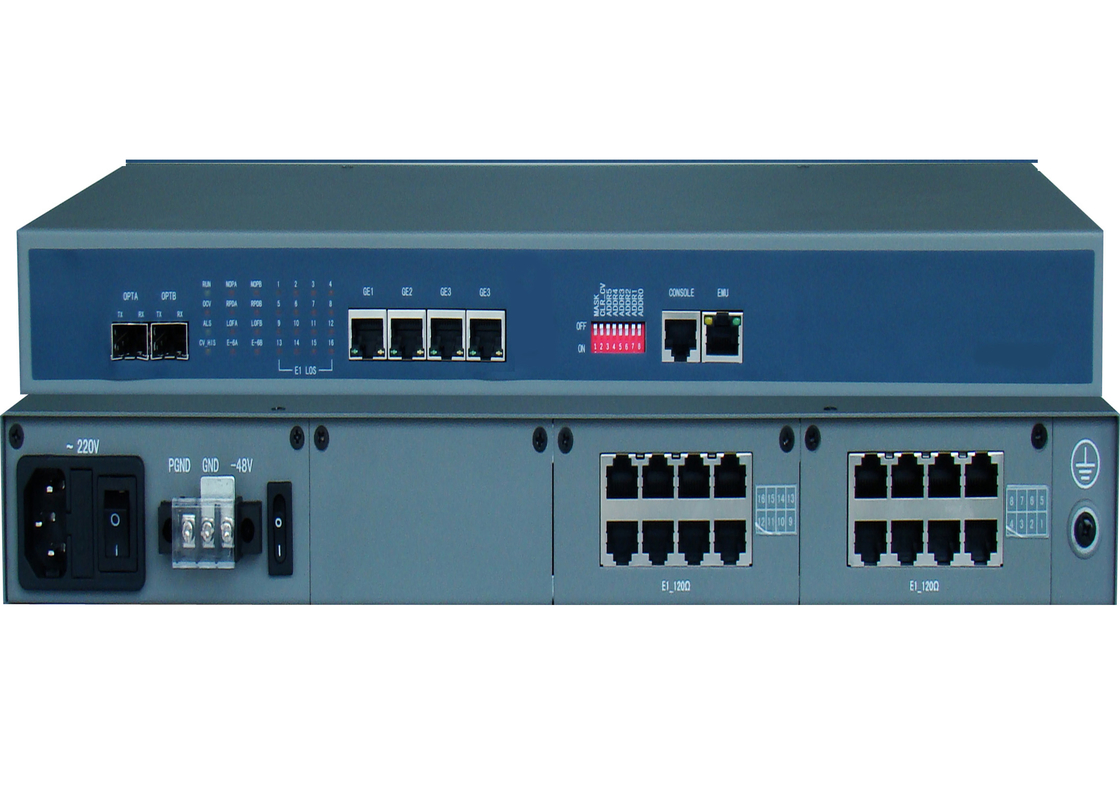

صورة المنتج
