3G HD SDI Fiber Multiplexer ، محول الفيديو من الألياف البصرية المعتمدة من لجنة الاتصالات الفيدرالية

HD SDI عبر معدد الألياف 3G / HD-SDI إلى محول الفيديو الألياف البصرية SDI الألياف البصرية

ملخص

يعتمد جهاز الإرسال / الاستقبال البصري للفيديو عالي الدقة 3Gbps HD-SDI تقنية التشفير الرقمي ، والتي يمكن أن تحقق نقلًا طويل المدى في اتجاهين لإشارة فيديو HD-SDI بسرعة 3G بت في الثانية من خلال ألياف بصرية أحادية الوضع ، ويمكن أن يكون الحد الأقصى للإشارة تنتقل بدون تشويه وبدون تتابع 80 كم.3Gbps HD-SDI تنسيق إشارة جهاز الإرسال والاستقبال الرقمي للتلفزيون الرقمي عالي الوضوح من 270 ميجابت في الثانية إلى 2.97 جيجابت في الثانية ، يدعم نظام الإرسال والاستقبال الضوئي للفيديو 3Gbps HD-SDI SMPTE424M و SMPTE292 و SMPTE344M و SMPTE259M و DVB-ASI (270M) وإشارات تنسيق التلفزيون الرقمي الأخرى.

سمات

Øيتم استخدام الجهاز في الاقتران وإدخال إشارة الفيديو المحلية وإخراج إشارة الفيديو المعاكسة ؛Ø

Øيمكن أن توفر مجموعة متنوعة من الطرق العادية لسطح المكتب وحامل البطاقة المركزي ؛

ØSD ، HD ، الكشف التلقائي عن إدخال 3G ، ودعم معدل 270Mbit / s-1.48Gbit / s-3Gbit / s ؛دعم إشارة تنسيق HD-SDI عالية الدقة الكاملة الجديدة FULL HD 1080P / 60HZ 3Gbps ، يمكن أن تصل مسافة النقل إلى 80 كيلومتر ؛

Øدعم SMPTE 424M (2.97Gbps / s) و SMPTE 292M (1.485Gbps / s) و SMPTE 344M (540Mb / s) و SMPTE 259M (360Mb / s) و DVB-ASI (270Mb / s)

Øمع معادلة الكابلات التلقائية في جهاز الإرسال ، 80 م: 2.97 جيجابت / ثانية ، 140 م: 1.485 جيجابت / ثانية 250 م: 270 ميجابايت / ثانية

Øيحتوي كل من جهاز الإرسال وجهاز الاستقبال على إخراج فيديو SDI آخر ، وهناك مؤشر LED للإشارة إلى حالة الوصول إلى إشارة SDI

Øتوفر واجهة الفيديو وظيفة حماية من الصواعق ثلاثية المستويات ، والتي يمكنها اجتياز اختبار ITU-T K.21 (10/700 μS) ، الوضع العام: 6KV ، المعاوقة (40Ω)

Øمحول طاقة خارجي AC220 / 5V أو محول طاقة خارجي DC-48V / 5V ؛

المعايير الفنية

شالأساسية

المنفذ البصري: 1

الألياف: ألياف أحادية

واجهة الألياف الضوئية: FC / SC / ST / LC (SFP)

الطول الموجي: متعدد الأوضاع 850nm / 1310nm ؛1310nm / 1550nm وضع فردي

مسافة الإرسال بدون تتابع: 0 ~ 80 كم

قوة الإرسال النموذجية: وضع فردي 100w-0.93 ميجا واط

ش 3Gbps HD-SDIفيديو

عرض النطاق الترددي للفيديو: 270Mb / s-2.97Gb / s

معايير إشارة التلفزيون: SMPTE 424M و SMPTE 292M و SMPTE 344M و SMPTE 259M و DVB-ASI

فقدان الانعكاس:> 15 ديسيبل

المعادلة: 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.485 جيجابت / ثانية ، 80 م @ 2.97 جيجابت / ثانية

الواجهة: 75 أوم BNC

شبيئة العمل

درجة حرارة العمل: -10درجة مئوية - +60درجة مئوية

درجة حرارة التخزين: -40 درجة مئوية - +85 درجة مئوية

رطوبة العمل: 0٪ - 95٪ (بدون تكاثف)

MTBF:> 100،000 ساعة

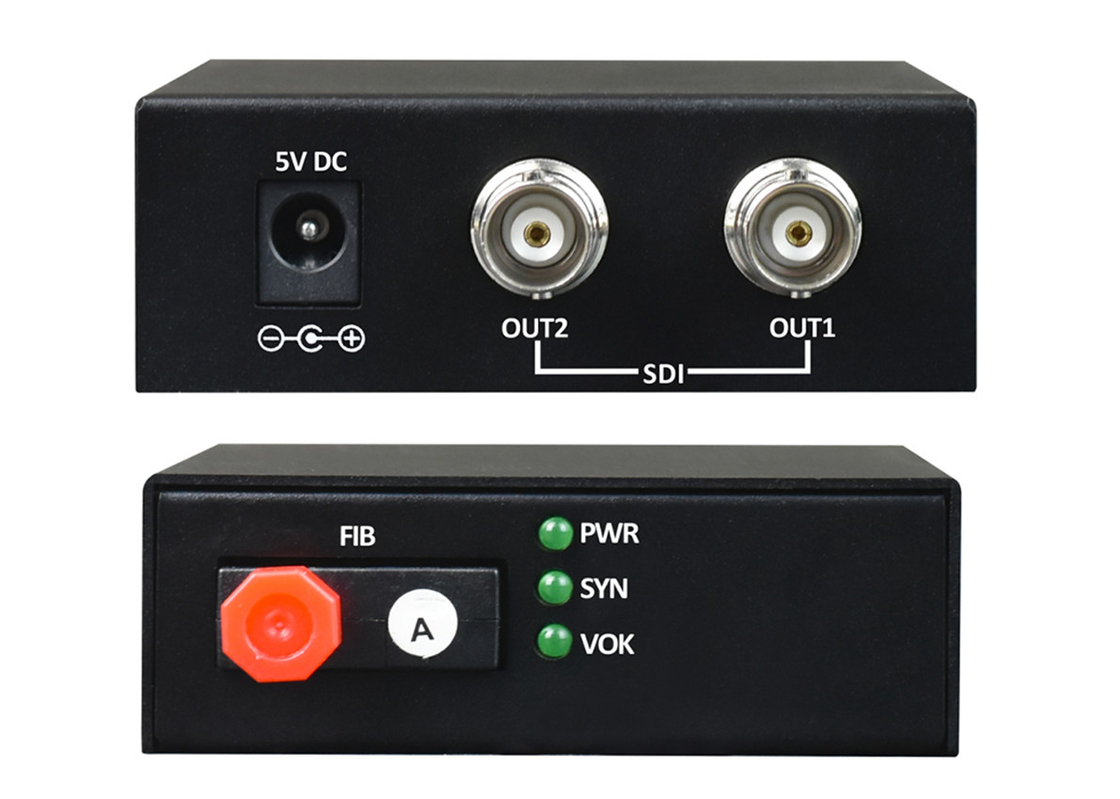

صورة المنتج

التعبئة والتغليف والشحن
